メカニカルキーボード修理

私はメカニカルキーボードの打鍵感が好きで普段はメカニカルキーボードを使用している。ところが、購入から数年してやたらとチャタリングを起こすようになり、チャタリング防止ソフトを入れて対応していたがそれでも我慢ができなくなり、もう少し本格的な対応を検討し始めた。

メカニカルキーボードのチャタリングの原因はキーボードスイッチの金具の汚れである可能性が高いので、まずはキーボードの洗浄をしてみた。最初は、スイッチ周辺のホコリを取り除いたがこの程度では全く効果が感じられない。次に、スプレー式の洗浄剤を吹きかけてみたが、これが失敗。チャタリングに関してはほとんど効果がなかった上に、キーボードスイッチ（青軸）のクリック感がなくなってしまったのである。これではメカニカルキーボードをわざわざ使う理由がない。

そこで、キーボードスイッチを交換することにした。チャタリング防止ソフトによって、どのキーがチャタリングをよく起こすのかはだいたい分かっているので、チャタリング頻発キーから交換した。

キースイッチの交換でまず最初にやるのは、必要なものの購入である。まず必要なものは交換するためのキースイッチだが、正直これは一番悩んだ。キーボードに実際に付いている型番と同じものが手に入れば良いが、必ずしもそうであるとも限らず、互換性があるのかどうかは最終的には実際に取り付けてみるまでわからない。私が現在使用しているキーボードはOwltech社のOWL-KB109だが、これについていたキースイッチは中国製のもので同じ型番のものを通販サイトで見つけることは出来ず、結局互換性があると思われる製品を購入し、無事に取り付けることができた。

その他、キースイッチの交換であったほうが良いものを含めて必要になるのは

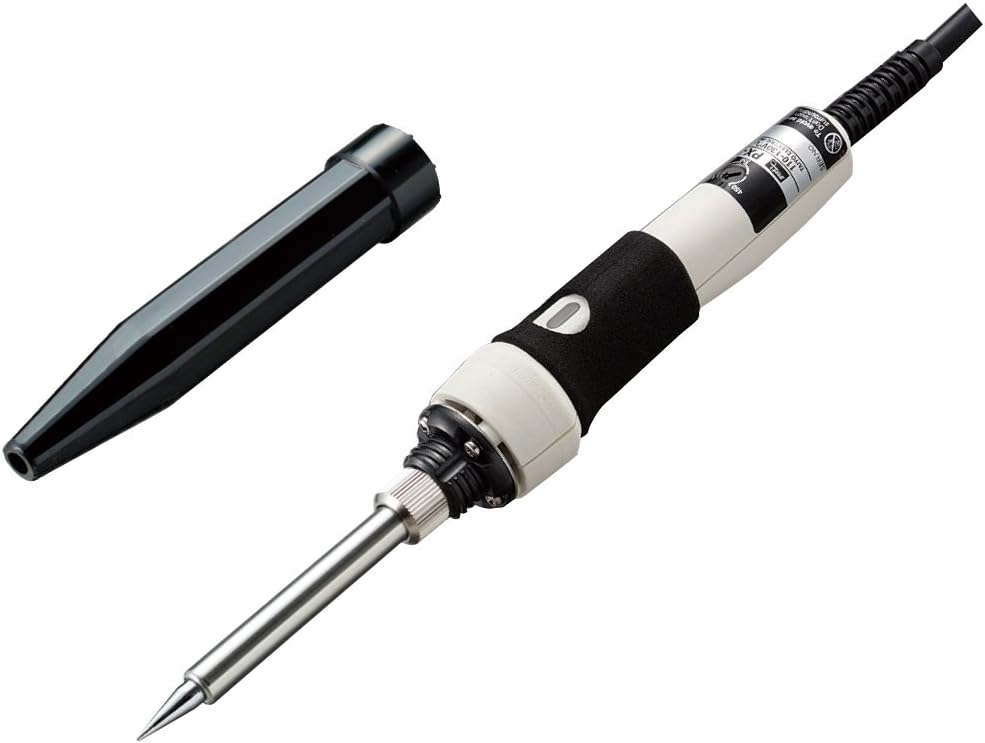

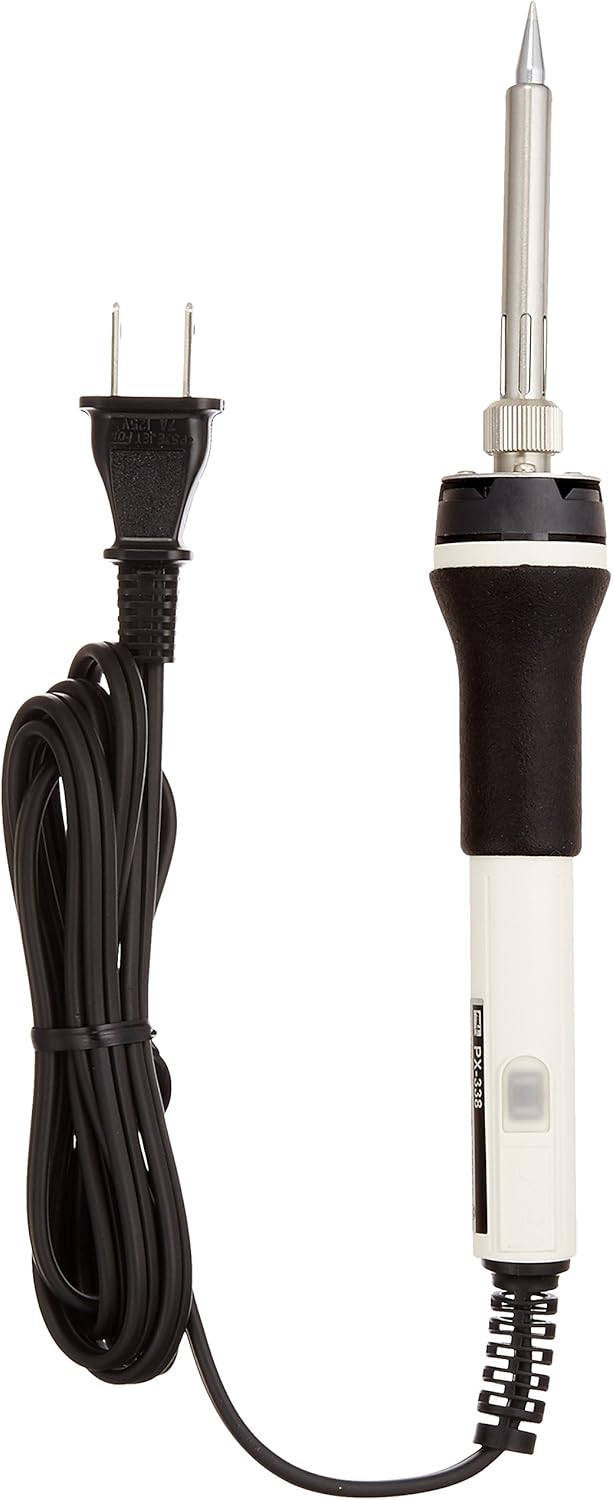

半田ごて
半田

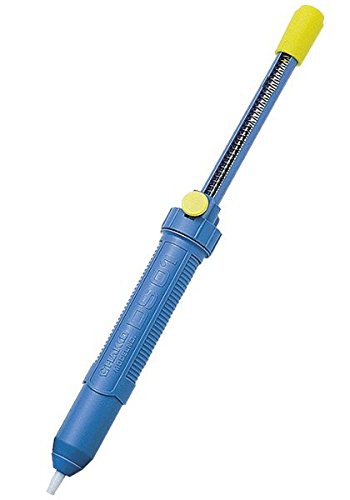

ハンダ吸い取り機(あるいはハンダ吸い取り線を使って根性でなんとかできるかも)
キートップ抜き工具(なくてもなんとかできるかも知れないがあったほうが便利)
クリップ(先端を曲げてキースイッチの引っかかり爪を引っ込める)

といったところだろうか。半田ごては30W位のもので十分であるが、無鉛はんだを使用する場合はそれ用に設定温度の高いものを購入する必要がある。ハンダ吸い取り機はあまり小さいものだと半田をあまり吸い取ってくれないので、サイズ的に20cmくらいあるものが良いと思う。クリップは家庭で使うようなもので十分だが、加工するためのラジオペンチのようなものは必要である。

手順自体は難しくはなく、まずキーボードのケースを分解して基板むき出しにする。スイッチは基板にはんだ付けされているので、これを取るためである。次に、交換したいキーのキートップ(文字が印字されている部品)を外す。キートップはスイッチにはめ込んであるだけなので引っ張れば取れるが、なかなか引っ張るきっかけがないので苦労するかも知れないがクリップなどをうまく曲げてやれば取れる。専用の抜き工具を使うのも手である、数百円くらいなので買ってしまっても良い、というか私は結局抜き工具を買った。

キートップを外したら今度はキースイッチの裏側の半田を外す。半田はハンダ吸い取り機で吸い取る。電子工作をする人でもない限り、一家に一台必ずあるようなものではないが、1000円くらいから購入できるものなので、メカニカルキーボードのメンテナンスだけのために買っておいても良いと思う。

基板裏の半田を除去できたら、キースイッチを外す。キースイッチは基板とはんだ付けされているだけでなく、取り付け板から抜けないよう樹脂製の爪が引っかかっているので、その爪を引っ込める必要がある。キースイッチのケースをよく観察すればわかると思う。爪を引っ込めるためにはクリップの先端をカギ状に曲げたものが必要になると思うので自作すると良い。

キースイッチが取れたら、これまでの逆の作業をすれば良い。新しいキースイッチをはめ込み、基板の裏からはんだ付けをしてスイッチを固定する。このとき、まずは片方の端子だけをはんだ付けし、キースイッチを基板に押し付けるように力を加えつつはんだ付けした箇所を再加熱すると基盤に対してキースイッチが押し付けられた状態で固定する。こうしてからもう片方の端子をはんだ付けする。こうすることで、キースイッチが基板から浮いた状態にならずに固定できる。

今回交換したのは、Enter、Space、E, J, K, O, M, N, C, Tといったあたりだろうか。これだけのキーを交換するとチャタリング防止ソフトがなくても安心してタイピングできるようになった。今後も色々キースイッチに不具合が出てくるだろうが交換する方法さえ分かってしまえば怖くない。

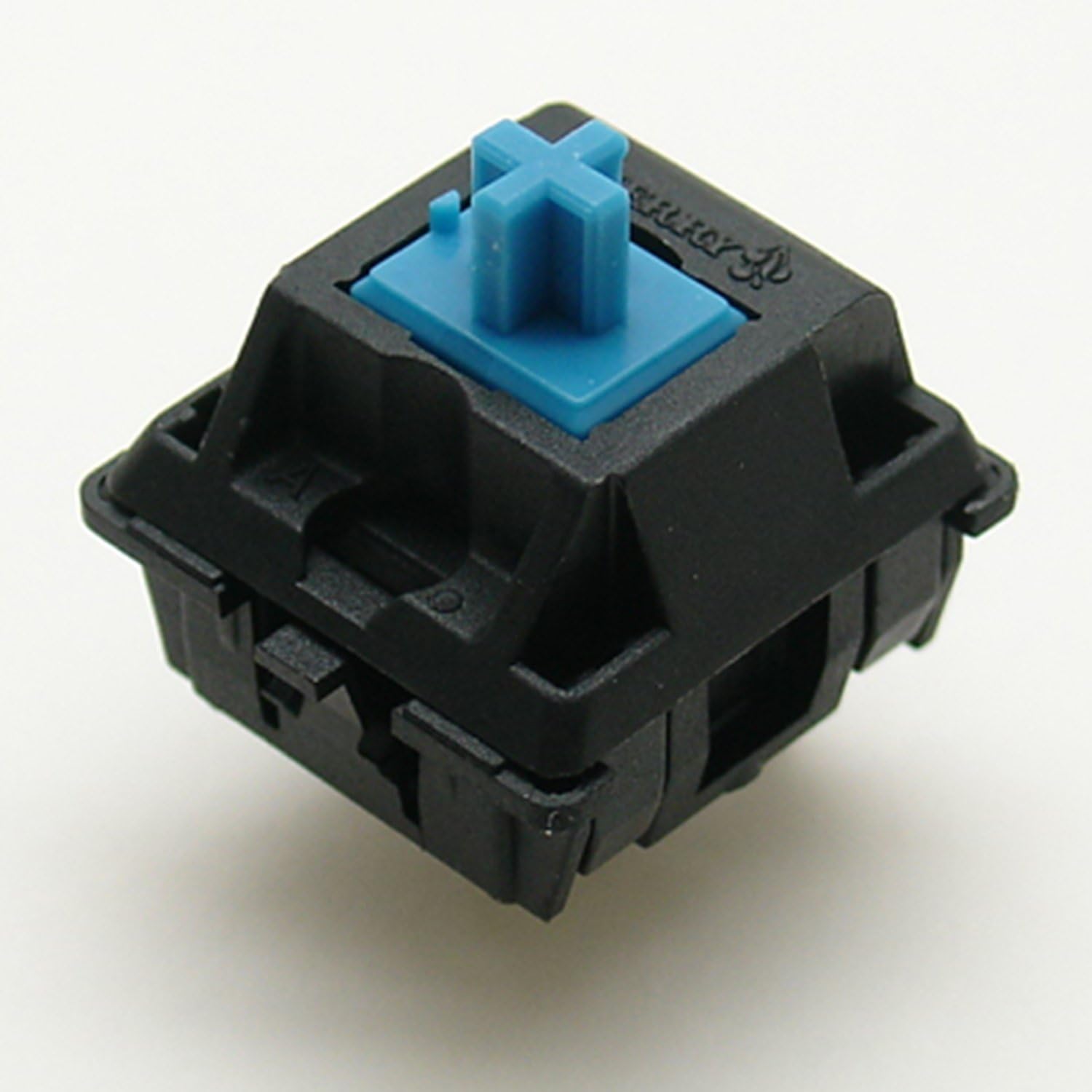

今回購入したキースイッチ(青軸)
